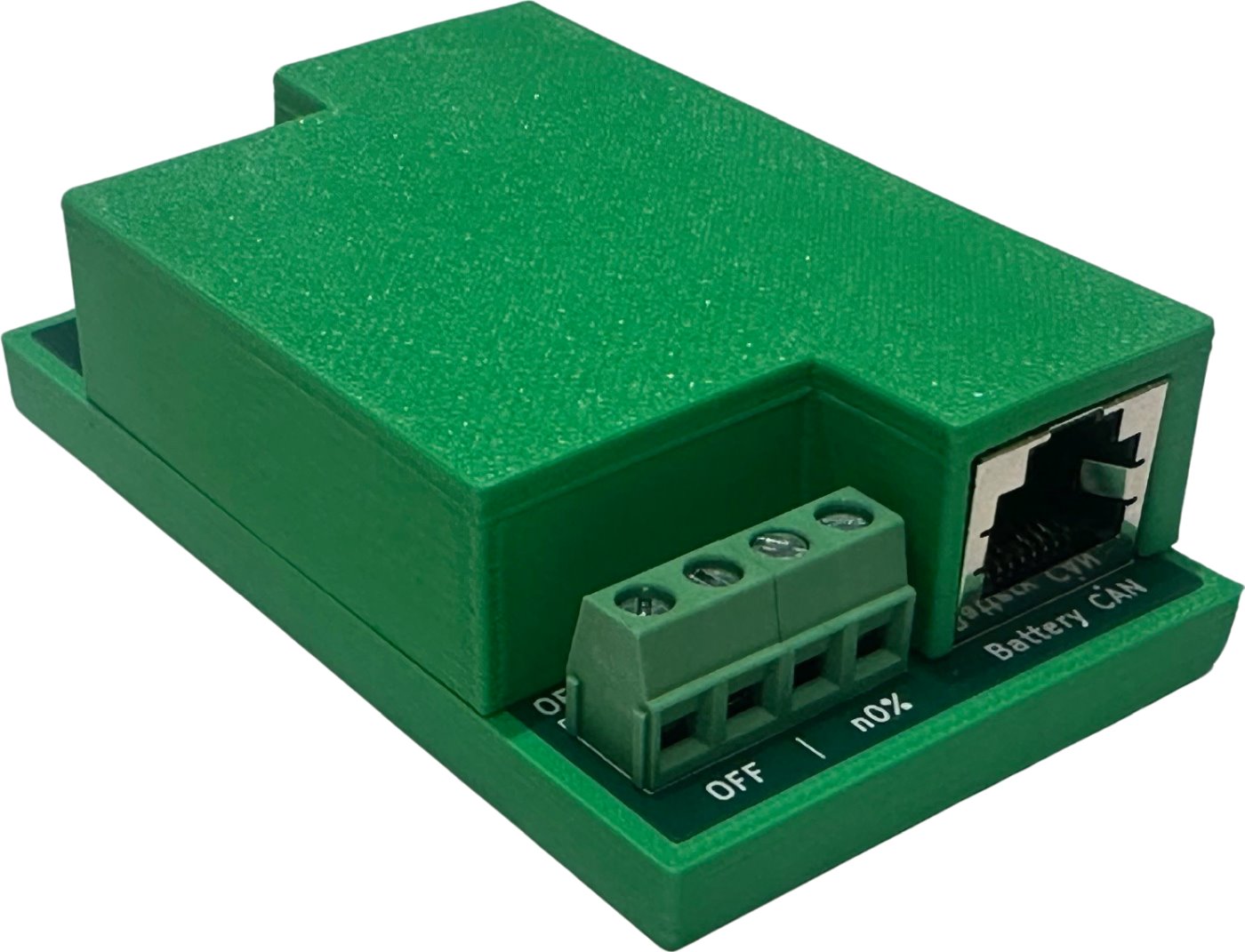

Conexpro logický modul s vypínačem solar sell pro měniče Deye

Novinka

Zařízení slouží k vypnutí volby solar sell v konfiguraci měniče na základě vstupu N0%. Tímto se zakáže výroba do sítě. Podmínkou je správné zapojení a adekvátní konfigurace měniče. Druhou funkcí je vypnutí...

Conexpro logický modul s vypínačem solar sell pro měniče Deye

Kód:
119859
P/N:
DEYE 2DI v2
Záruka:
24 měsíců
Výrobce:
Conexpro
Měrná jednotka:
Ks

Dostupnost: Skladem více než 20 ks

Sklad Praha
Do 24 hod
Sklad Brno
Do 24 hod
Sklad Plzeň
Do 24 hod
Celní sklad (24hod)
Skladem více než 20 ks

Cena bez DPH: 2 602 Kč

Cena s DPH: 3 148 Kč

Koncová cena bez DPH:
2 602 Kč
Koncová cena s DPH:
3 148 Kč
Recyklační poplatek:
2 Kč
Autorský polatek:
0 Kč

Množství:

Porovnat produkt

Parametr	Popis
Šířka [mm]	47
Výška [mm]	22
Hloubka [mm]	81
Hmotnost [g]	56

Zařízení slouží k vypnutí volby solar sell v konfiguraci měniče na základě vstupu N0%. Tímto se zakáže výroba do sítě. Podmínkou je správné zapojení a adekvátní konfigurace měniče. Druhou funkcí je vypnutí invertoru měniče (hlásí se pak jako chyba F19), kde dojde k zastavení výroby samotným invertorem.

Zapojení

Zařízení lze používat pouze s bateriemi komunikujícími přes CAN a hybridními měniči značky Deye.
Zařízení se zapojuje do portu BMS v měniči. Komunikační kabel od baterie se připojuje do tohoto převodníku, sběrnice CAN je skrz průchozí. Pro připojení do měniče použijte 8 žilový patch cord. Napájení převodníku se zajišťuje ze svorek 7 a 8 pravé svorkovnice měniče (12 V). Po zapojení napájení se rozsvítí led vedle napájecí svorkovnice.
Nutno nastavit Modbus adresu měniče na adresu 1 (01) v nastavení Advanced setting.
Vstup N0% a OFF se aktivují propojením svorek (na svorku nikdy nepřipojujte cizí napětí). Aktivace vstupu je potvrzena LED, která svítí po celou dobu aktivace. Příkaz se v měniči vykoná cca do 6 s.
Pro ověření aktuálního stavu solar sell se musí okno nastavení znovu otevřít, okno se samo neobnovuje. Příkaz OFF je hlášen jako chyba F19, po vypnutí blokace měnič musí opět provést úkony sfázování sítě.

Splňuje nové připojovací podmínky ČEZ:

6. Logický modul (ve vazbě na čl.5.1 Přílohy 4 PPDS; čl.13.6 RfG) VM je vybaven logickým rozhraním (vstupním portem) pro přerušení dodávky činného výkonu, který umožňuje do pěti sekund po obdržení pokynu na tento port přerušit dodávku činného výkonu na výstupu. Odpínací prvek umožňující dálkové odpojení musí být instalován tak, aby zůstal funkční i po silovém odpojení VM z paralelního provozu s DS a umožnil automatizaci tohoto procesu.
